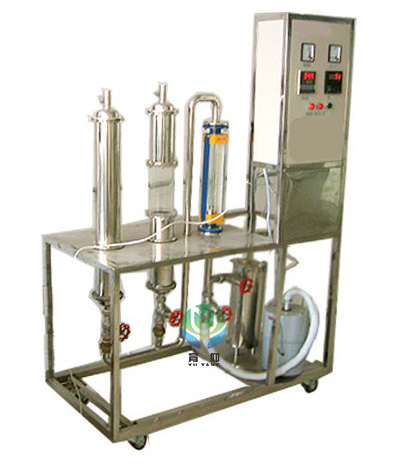

YUY-GY311固体小球对流传热系数测定实验装置
发布时间:2017-11-18 点击次数:
技术指标 说 明
装置功能 1、测定不同环境与小钢球之间的对流传热系数,并对所得结果进行比较。
2、了解非定常态导热的特点以及毕奥准数(Bi)的物理意义。
3、熟悉流化床和固定床的操作特点。
主要配置 开关模块、转换模块、数显温控仪表、风机、管式电炉;玻璃砂粒床、转子流量计、不锈钢框架及控制屏。
公用设施 电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
技术参数 1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。
2、传热形式:自然对流、强制对流、流化床、固定床。
3、控温管式炉,管式炉温:0~600℃;玻璃制砂粒床。
4、空气流量:气体玻璃转子流量计,2.5~25m3/h。
5、风机:风压14KPa,风量70m3/h,功率750W。
6、温度控制:K型热电偶温度传感器,智能温度控制仪,分辨率:0.1℃。防干烧自动控制系统。
7、外形尺寸:1200×500×1700mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
测控组成 变量 检测机构 显示机构 执行机构
空气流量 转子流量计 转子流量计 手动阀控
加热炉温度 K型热电偶 数字温度控制仪 固态调压模块
钢球温度 K型热电偶 数字温度仪表
床层压降 U型压力计 就地显示
YUY-GY311/II  数字型固体小球对流传热系数测定实验装置
测控组成 变量 检测机构 显示机构 执行机构
空气流量 涡街流量计 数字流量显示仪,精度:0.5%FS 手动阀控
加热炉温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固态调压模块
钢球温度 K型热电偶 数字温度仪表,精度:0.5%FS
床层压降 风压传感器 数字压力控制仪,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
