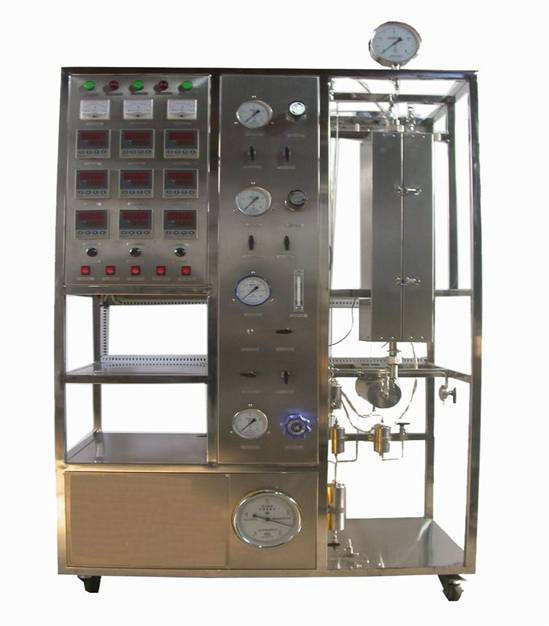

YUY-HX05固定床管式反应器实验装置
发布时间:2017-11-18 点击次数:
一、产品描述
实验室专用固定床为管式反应器的形式,这种反应器装卸催化剂方便,操作简单,适于气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。主要用于加氢、脱氢、烃化、芳构化、氨化等有机催化反应的研究和教学实验。装置设有进气与尾气取样口,可通过注射器取样分析。
二、装置功能
1、了解固定床管式催化反应实验装置的组成及工艺。
2、进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。
3、进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。
三、装置配置
管式反应器、预热器、冷凝器、气液分离器、计量泵、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、实验台架及控制屏等。
四、技术参数
1、反应器:采用不锈钢材质精制,φ20×600mm;三段加热:1KW/段;最高使用温度:600℃左右; 耐压:0.6Mpa。。
2、预热器:采用不锈钢材质精制,φ10×250mm;加热功率0.5KW。
3、冷凝器:采用不锈钢材质精制,φ40×400mm。
4、气液分离器:采用不锈钢材质精制,φ50×150mm。
5、催化剂装填量:10-100ml。
6、计量泵:为微型隔膜计量泵;功率30W;最大流量9L/h;冲程频率120/minute;吸程2m。
工作流量=(计量泵最大流量/冲程频率)×当前工作频率。
7、湿式气体流量计:型号:LML-2,额定流量:0.5m3/h,计量容积:5L/转,精度:±1%。
8、温控仪表:智能温控仪表、固态调压器、固态继电器控制,控温精度+5℃。
9、压力仪表: Y-100型压力表,0~0.6Mpa。
10、各项操作及压力、流量的显示、调节、控制全在控制屏面板上进行。
11、控制屏面板及实验台架为304精致不锈钢;装置结构紧凑,外形美观,流程简单,操作方便。
12、外形尺寸:2000×600×1800mm。
