YUY-RT634压力控制演示单元
发布时间:2017-11-18 点击次数:
实验介绍使用压力控制的一个控制工程例子
产品特点
实验介绍了利用控制压力engineerin控制的一个例子
该系统与组件的构建在工业常用
数字控制器,可自由选择的参数:P,I,D和所有组合
可选的I&C通过USB软件ZYRT650.40
技术说明
这个实验单元提供了全面介绍了控制工程实验,使用压力控制的一个例子的基本原理。

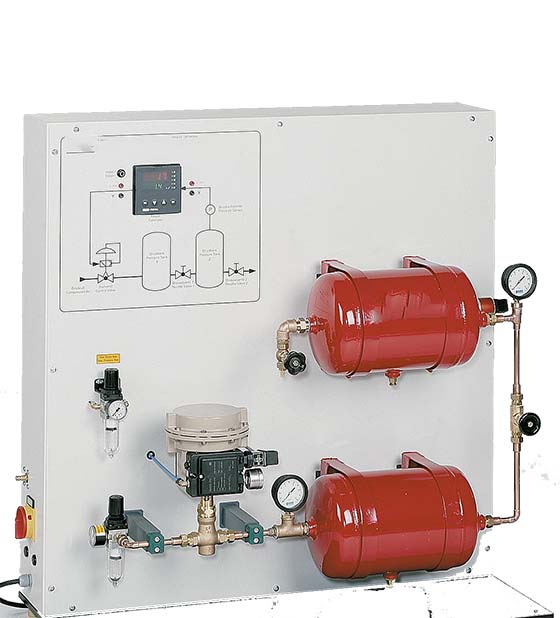

所有组分都清楚地列出一个垂直的前面板上,大幅面过程示意图提供帮助理解;该控制系统是由压缩空气,必须由实验室提供操作。使用两个串联压力罐允许将构造一个二阶控制系统。干扰可以通过备用空气震动来产生,通过手动操作阀的方法。这两个压力罐配有压力表、压力传感器测量压力;所使用的控制器是国内的最先进的数字工业控制器;在控制回路中的执行器是一个电动气动控制阀;控制变量X和操纵变量Y可以利用于实验室插口模拟信号;这允许外部记录设备,如绘图仪或示波器,以进行连接。
仪表和控制软件(ZYRT650.40)用接口模块(USB)是作为附件提供;这使得关键过程来表示变量,并且控制执行功能。
该结构良好的教学材料阐述了基本原理,并提供一个循环渐进实验指南。
学习目标/实验
-控制工程的基本原理;
-最新的工业控制工程组件:控制器,传感器,执行器;
-操作和参数的设置多;
-国内的最先进的功能数字控制器:如参数设置为P,PI和PID控制器;
-对干扰和控制响应调查;
-不同的控制器参数的影响稳定性和质量控制;
-开放的性质和调查闭环控制;
-过程变量的处理使用外部设备,如绘图仪或示波器;
-连同附件ZYRT650.40: 熟悉和使用I&C软件。
技术数据
工作压力:6bar;
压力罐
-容量:10L;
-压力:最大10bar;
压力传感器:0...6bar;
压力表:0......10bar;
电动气动调节阀
-引用变量:4...20mA;
-标称阀行程:6mm;
控制器:参数化为P,PI或PID控制器;
过程变量为模拟信号:0...10V;
通过实验室插口外部记录设备(如示波器,线录音机)连接。
尺寸和重量
长宽高:1000x500x1070mm;
重量:约57Kg;
