YUY-RT624流量控制演示单元
发布时间：2017-11-18 点击次数：次
产品特点
实验采用引进流量控制的一个例子控制工程
该系统与组件的构建在工业中常用的
数字控制器，可自由选择的参数：P，I，D和所有组合
可选的I＆C通过USB软件ZYRT650.40
技术说明

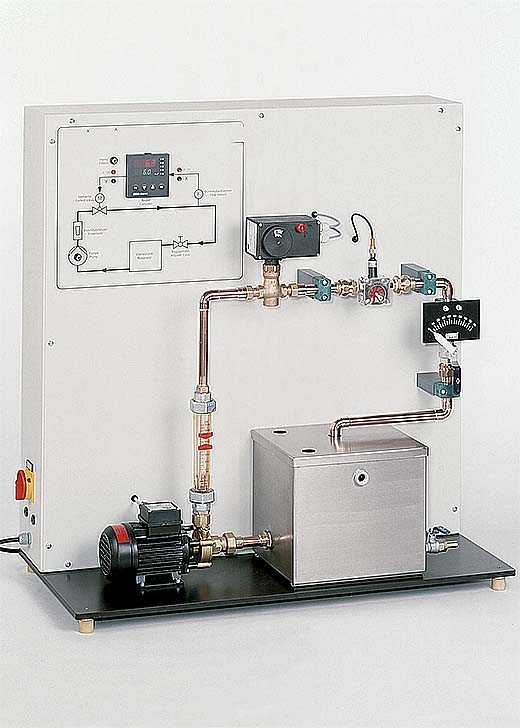

这个试点单元提供了全面的实验介绍了控制工程使用流量控制的一个例子的基本原理。
所有组件都清楚地列出一垂直的前面板上。大幅面过程示意图提供帮助理解。一种泵从储罐到管道部分提供水。该流速由一个桨轮传感器测量。透明转子流量计使得能够非常清楚地观察到控制过程。所使用的控制器是先进的数字工业控制器。在控制回路中的致动器是电控阀。管段中一球阀使得能够产生干扰变量。控制变量X和操纵变量Y可以利用的于插孔模拟信号。这使得外部记录设备，如绘图仪或示波器，以进行连接。
仪表和控制软件（ZYRT650.40）与接口模块（USB）是作为附件提供。这使得关键过程变量来表示，并且控制功能执行。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
-控制工程基本原理；
-最新的工业控制工程部件：控制器，传感器，执行器；
-先进的多功能数字控制器操作和参数的设置：如参数设置为P，PI和PID控制器；
-对干扰和控制响应研究；
-不同的控制器参数对稳定性和控制质量的影响； -打开和关闭控制回路的性能研究；
-使用外部设备过程变量的处理，如绘图仪或示波器；
-与附件ZYRT650.40在一起：熟悉的I＆C软件和使用；
技术数据
储罐
-不锈钢；
-容量：15L；
泵3级
-功耗：90W；
-最大流量：83L/min；
-最大压头：6m；
桨轮传感器：3...50L/min；
电动调节阀：KVS：5.7m³/h；
控制器参数化为P，PI或PID控制器；
过程变量为模拟信号：0...10V；
通过插孔外部记录设备（如示波器，线录音机）连接；
尺寸和重量
长宽高：1000x500x1070mm；
重量：约55Kg；
