主要特点：
1.实验系统采用“二合一”结构，即一张实验桌配备两套实验设备，可供两组四位学生同时进行实验， 优化共享资源，提高产品的性价比。整体结构简单，实用性强。
2.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
3.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
4.电气主控制单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性加深对PLC可编程序控制器的了解及掌握。
5.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
基本结构组成：

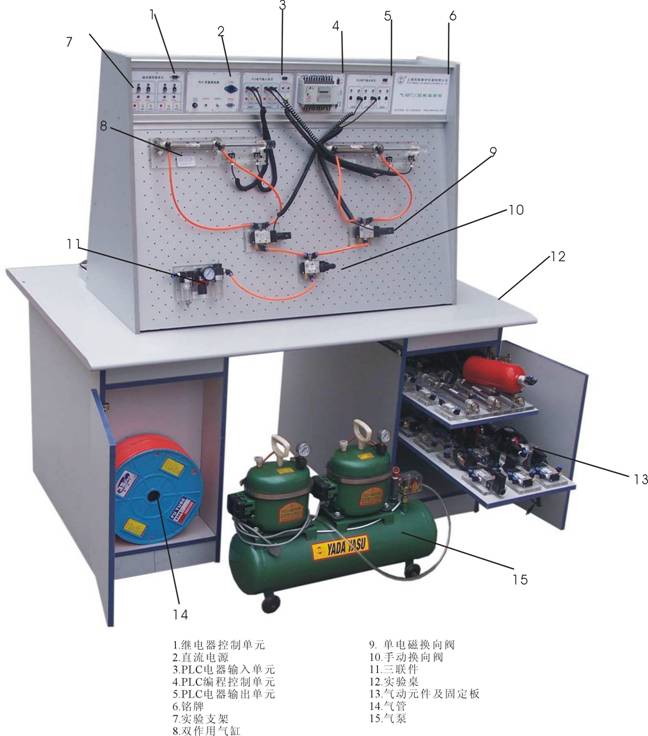

气动-PLC控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成：实验桌及实验支架采用“二合一”设计结构，即一套实验设备可供两组学生同时进行实验，优化共享资源，提高产品的性价比。气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸.....
电气控制器件：直流24V（3A）电源单元，PLC可编程序控制器（日本松下FP1--C14），PLC电气控制输入单元， PLC电气控制输出单元，继电器控制单元，行程开关（常闭、常开）。
主要技术参数：
PLC可编程序控制器：松下FP1-C14型主机，8输入、6输出（继电器输出方式）。
直流电源：输入 AC 220V 输出：DC 24V/3A
空气压缩机（基本配置小型机）： 电源：AC 220V 电机功率：360W
公称容积：10L 额定输出气压 0.7MPa
实验台外形尺寸：1600mm×1000mm×740mm
实验支架尺寸：1100mm×600mml
实验项目类型：
本实验台可以任意组合装配
（一）气动基本控制回路实验
（二）单回路作用缸自动控制
（三）多回路作用缸自动控制
（四）PLC控 制技术的应用
（五）继电器控制技术应用
（六）其它综合、扩展性实验 等类型的气动回路
气动基本实验回路：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
气动PLC控制实验台配置清单

序号	分 类	项 目	型 号 规 格	数量	备 注
1	气 源	压缩机	WY5.2 —双头	1 只
2	实验台	实验桌		1 张
3	实验台	实验支架		1 幅
4	实验台	元件固定板		4 块
5	接插元件	单作用缸	QGX25 × 100	2 只
6	接插元件	双作用缸	QGX25 × 100	4 只
7	接插元件	旋转气缸	MSQB20A-F9B	2 只
8	接插元件	三联件	AC2000 三联件	2 只
9	接插元件	减压阀（带压力表）	AR2000	2 只
10	接插元件	手动换向阀	4H210-08	2 只
11	接插元件	单电磁换向阀（二位五通）	4V210-08 （ DC24V ）	4 只
12	接插元件	双电磁换向阀（二位五通）	4V220-08 （ DC24V ）	2 只
13	接插元件	双电磁换向阀（三位五通）	4V230-08 （ DC24V ）	2 只
14	接插元件	单气控换向阀（二位五通）	4A210-08	4 只
15	接插元件	双气控换向阀（二位五通）	4A220-08	4 只
16	接插元件	行程阀（机控）	MOV-2	4 只	有 2 只装在缸体上
17	接插元件	行程阀（按钮）	MOV-3A	2 只
18	接插元件	或门型梭阀（有机玻璃）		4 只
19	接插元件	快速排气阀（有机玻璃）		4 只
20	接插元件	单向节流阀	RE-02	4 只
21	接插元件	单向节流阀	JSC601	14 只	装在缸体上
22	接插元件	单向阀（有机玻璃）		4 只
23	接插元件	顺序阀		4 只
24	接插元件	气容		2 只
25	接插元件	六通（有机玻璃）		4 只
26	电器	行程开关		8 只	装在双作用缸上
27	电器	直流开关电源单元（ DC ：24V ）		2 个
28	电器	PLC 编程器控制单元（ 14点）	松下 FP-X L14	2 个
29	电器	PLC 电器输入单元		2 个
30	电器	PLC 电器输出单元		2 个
31	电器	继电器控制单元		2 个
32	电器	单元电器连接电缆		6 条
33	电器	电源线		2 条
34	电器	插板		1 个
35	资料	实验指导书		4 册
36	资料	软件光盘	编程软件及程序	1 碟
37	附件	内六角扳手		2 把
38	附件	螺丝刀		4 把
39	附件	活动扳手	150 × 19	1 把
40	附件	尖嘴钳		1 把
41	附件	剪刀		2 把
42	附件	三通（ T 型三通）	?6	8 只
43	附件	三通（ Y 型减径三通）	?8 — ?6	1 只	装在空气压缩机上
44	附件	四通	?6	4 只
45	附件	气孔塞头	?6	50 只
46	附件	弹性插脚		50 只
47	附件	生料带		1 个
48	附件	保险丝	2.5A	2 只
49	附件	行程开关		4 只
50	附件	气管（ 200 米）	PU 气管 6 × 4	1 卷
51	附件	适配器、编程电缆	松下 AFC8513	1 条
