YUY-R05工程绘图桌
发布时间:2018-12-19 点击次数:

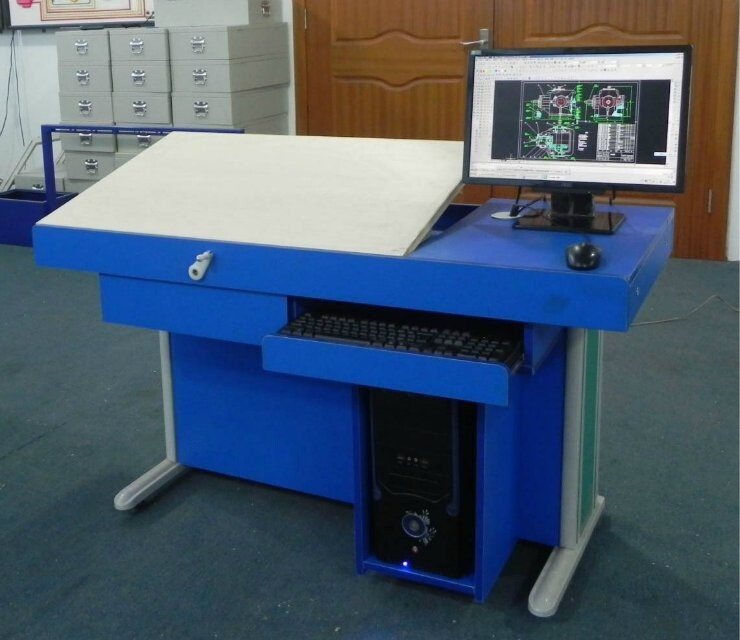

工程绘图桌
一、概述
工程制图课是工程界的语言,工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
二、设备介绍
1、规格尺寸
教师桌规格:1600*800*800mm;
学生桌规格:1300*620*730mm;
2、用料规范及特点
工程绘图桌是根据制图课学习的要求设计的,符合人体工程学,设计新颖,稳定可靠,功能齐全。板面斜度具有0-40度范围可调, 转动手柄即可调节面板倾角,传动部分为中碳钢和铝合金材质的螺旋传动,坚固耐用。台面下的抽屉可放文具、资料等。右边可放置电脑,是一款具有手工画图和电脑做图的一体化工程制图桌。是各大院校的理想首选制图实验室设备。
3、结构介绍
钢木结构桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右两边为钢质支撑架连接,结实美观; 绘图板为高级90*60mm一号绘图板;凳子为钢塑结构圆凳。
三、主要技术参数
三聚氢胺(刨花)板:16mm厚优质刨花板,三聚氢胺贴面,符合绿色环保E1级标准。
特点:色泽鲜明,硬度大,耐磨,耐热性好。耐化学药品性能好,能抵抗一般的酸、碱、油脂及酒精等溶剂的磨蚀。表面平滑光洁,容易维护清洗。
封边处理:台湾硕泰公司生产的优质封边条封边,环保胶水。
塑钢升降凳:PVC座面,钢管身 ;管身钢材厚度:1mm烤漆处理;凳面厚6mm,底坐三锥形设计,平稳牢固。整体高度45cm。
凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圆管,金属冲压成型、经过酸洗、磷化、静电喷塑,表面平整光滑,色彩协调,漆层均匀一致,执行标准:GB/T3325。漆膜耐冲击测定按GB1732,耐化学测定按GB1763执行。
(一)学生桌配置: 规格1300*620*730mm;
(1)90cm丁字尺
(2)90*60cm一号绘图板
(3)精密绘图仪器(5件一套)
(4)25cm曲线板
(5)30cm多用斜角三角板
(6)美工刀
(7)三棱比例尺
(8)多功能模板
(9)大圆弧模板
(10)不锈钢多用擦图片
(11)画圆模板
(12)绘图铅笔(5支一套)
(13)81a绘图笔
(14)四脚凳塑料(1张)
(15)学生桌(1张)
(16)电脑有学校自配
(二)老师桌配置: 规格1600*800*800mm;
(1)1200cm丁字尺
(2)120×90cm零号图板
(3)精密绘图仪器(12件一套)
(4)高亮度书写投影(1台)
(5)投影薄膜(一盒)
(6)银幕(一幅)
(7)制图基本技能挂图(一套16张)
(8)滑动转椅(一张)
(9)25cm曲线板
(10)30cm多用斜角三角板
(11)美工刀
(12)三棱比例尺
(13)多功能模板
(14)圆弧模板
(15)不锈钢多用擦图片
(16)画圆模板
(17)绘图铅笔(5支一套
(18)速成制图小模型(55件一套)
(19)81a绘图笔
(20)老师桌(1张)
(21)电脑有学校自配
