热工类实验装置

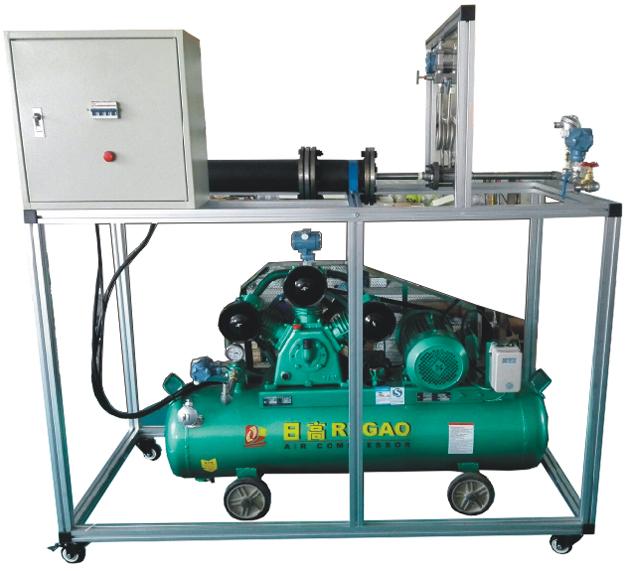

YUY-YSQ压缩机实验装置
发布时间:2019-04-23 点击次数:
一、概述
空压机是气源装置中的主体,通过原动机将机械能转换成气体压力能,在动力机械中占有很大的比例,其相关性能对生产安全、节能减排等各方面均有较大的影响。本装置采用往复式活塞空压机为实验对象,对其进行出厂实验、性能实验以及变工况实验,直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段,可以作为高校本科生、硕士生、博士生培养使用的基础实验平台,也可作为科研、教学和委托检测的专业试验设备。
二、功能特点
1、置结构紧凑,抗干扰能力强,振动小,噪声低,适合实验室布局。
2、采用高频采集卡和计算机(计算机用户自配)相结合的测控系统,编程灵活、易于操作、性能可靠,采用集中管理、分散控制的模式,人机交流简便,并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量,提高检测精度。
6、移动方便:装置配有四个万向轮,可方便移动。
5、储气罐:额外配一个排气口,同时设置一个气体流量计、调节阀门,便于调节排气流量和风速。
6、增加了个安全泄压阀,可测试泄压阀性能,
7、实验台本体由工业铝型材框架、加压系统及恒温系统等下列模块组成。
8、在线软件可测量电机A、B、C各相电压,各相电流、各相功率因数,各相有功功率、各相无功功率,各相电量,总电量。各相视在功率
G201模块为三相电能计量模块,可以测量三相四线制负载的各相线电流(Ia, Ib , Ic )、各相相电压(Ua, Ub , Uc )、各相有功功率(Pa, Pb, Pc) 、合相有功功率Pt、各相无功功率(Qa, Qb, Qc)、合相无功功率Qt、各相视在功率(Sa, Sb, Sc)、合相视在功率St、各相功率因数(COSφa, COSφb, COSφc) 、合相功率因数COSφ、线路频率以及各相有功电能(Wpa, Wpb, Wpc)、总有功电能(Wpt),各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能(Wqt)。G201模块为三相电能计量模块,可以测量三相四线制负载的各相线电流(Ia, Ib , Ic )、各相相电压(Ua, Ub , Uc )、各相有功功率(Pa, Pb, Pc) 、合相有功功率Pt、各相无功功率(Qa, Qb, Qc)、合相无功功率Qt、各相视在功率(Sa, Sb, Sc)、合相视在功率St、各相功率因数(COSφa, COSφb, COSφc) 、合相功率因数COSφ、线路频率以及各相有功电能(Wpa, Wpb, Wpc)、总有功电能(Wpt),各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能(Wqt)。G201模块为三相电能计量模块,可以测量三相四线制负载的各相线电流(Ia, Ib , Ic )、各相相电压(Ua, Ub , Uc )、各相有功功率(Pa, Pb, Pc) 、合相有功功率Pt、各相无功功率(Qa, Qb, Qc)、合相无功功率Qt、各相视在功率(Sa, Sb, Sc)、合相视在功率St、各相功率因数(COSφa, COSφb, COSφc) 、合相功率因数COSφ、线路频率以及各相有功电能(Wpa, Wpb, Wpc)、总有功电能(Wpt),各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能(Wqt)。
三、实验功能
采用喷嘴法测量空压机的排气量
安全阀泄放性能测定实验
3、各种压力变送器的使用
4、孔板流量的使用
5、数字采集系统的应用
四、技术参数:
序号 名称 参数 数量
1 测试流量喷嘴 材质:铝、系数:D=25.4  H=42MM  B=12.7MM,外牙2寸 1个
2 压机 三相风冷式;排气量:0.53min;功率:4kW;气缸直径:80mm;活塞行程:60mm;转速:940rpm;额定排气压力:0.8MPa 1台
3 第二储汽罐 .0.3M3:用于测试空压机的安全阀实验 1个
4 排气减压装置 管路系统采用全304不锈钢 1套
5 气路压力传感器 测量流量计进口静压力1MP,输出信号:4~20mA 1个
6 测试安全阀 0.6MP, 1个
7 安全阀 0.8MP, 1个
8 排污口: 储汽罐排除凝结水1/4 1个
9 温度传感器: Pt100铂热电阻,测温范围:-50-100℃ 3个
10 高频动态压力传感器 测量活塞压力:0-1MPa,频响范围:0~100kHz,精度:0.25级 1个
11 压机专用压力传感器: 1MP,输出信号:4~20mA 1个
12 差压传感器: 0~500Pa,输出信号:4~20mA, 1个
  差压传感器: 0~25KP,输出信号:4~20mA,型号:3501 1个
13 压缩机排气测量装置: 含量气流整流板。手阀。冷凝水阀 1套
14 孔板流量计: 最大流量:30m3/h,常用流量:2.4m3/h,最小流量:0.8m3/h,工作压力:0.8MPa,工作温度:60℃, 1个
  电压变送器: 测定电动机的电压4-20ma 1个
15 电流集变送器: 测定电动机的电流4-20ma 1个
16 测试软件: 在线监测及稳态分析,压缩机排气量、功率计算软件;任意时刻曲线图绘制、打印等功能 1套
17   数据采集卡:100K采样率 1套
18 电动机转速传感器 光电开机 1套
19 数据采集模块,, 用有一路调整采集信号,用于采集压缩机活塞位置
16路AI。8 路DI,8路DO
1套
20 电脑桌铝型材 500*500*1200 1张
21 铝型材框架 ,其中铝型材架底部装有万向轮,便于移动和固定,有利于实验室的布局:1700*800*1500
电压主380V/50HZ
1套
22 计算机及显示器: 酷睿双核E620,4G,500,20″液晶,数量1套。   自备
