YUY-LG03电液比例与伺服性能检测综合实验台
发布时间:2017-11-18 点击次数:

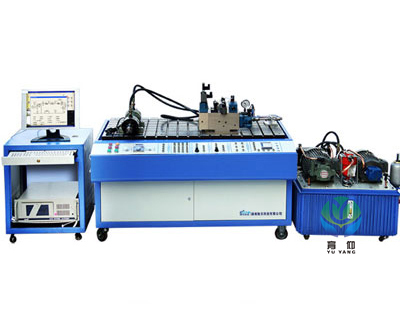

电液比例与电液伺服性能检测综合实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术,运用虚以仪器测控和多种控制方式的新一代液压产品,能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试,以及液压元件性能测试。是液压学科中必备的产品。
一、实验台特点
1.采用移动式液压泵站,双泵供油,蓄能器稳压,压差反馈恒压加载,高压滤油器过滤,风冷却器和电加热控温。
2.选用高性价比计算机,标准DAQ数据采集卡,高性能传感器,高效的专业测控软件组成“虚拟仪器”测控系统。
3.突出“软件就是仪器”的新概念,设计功能更丰富,具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
4.具有强大的数据采集与处理功能,可实时采集压力、流量、位移、温度等信号,并可方便的实现数据存储、压缩及显示。
5.硬件,软件均采取防干扰措施,保证系统运行安全可靠。
6.采用模块化、标准化等开放式结构与技术,保证系统的可扩展性和可移植性。
7.操作台面采用铸铁面板经精加工而成,平面安装,保证实验的稳定性及数据的精确性。
二、实验内容
1.电液伺服阀的基本特性实验;
1)空载流量特性
2)负载流量特性
3)压力增益特性
4)内部泄露特性
5)频率特性
2.电液比例阀基本特性实验;
1)稳态控制特性
2)稳态负载特性
3)阶跃响应特性
4)频率响应特性
3.电液比例流量阀实验;
1)稳态控制特性实验
2)稳态负载特性实验
3)输入电流阶跃响应特性实验
三、技术参数
定量叶片泵,型号YB1-10
额定压力6.3Mpa
排量10ml/r
转速1450r/min
驱动功率2.2KW
定量叶片泵,型号YB1-6
排量6ml/r
转速1450r/min
额定压力6.3Mpa
驱动功率1.5KW
四、主要配置
液压元件配置
序号 名称 型号 参数 数量
1 定量叶片泵 YB1-10 P额=6.3MPa,q=10mL/r,n=1450r/min,
N=2.2KW
1
2 定量叶片泵 YB1-6 P额=6.3MPa,q=6mL/r,n=1450r/min,
N=1.5KW
1
3 液压缸 单杆双作用缸 D=40,d=28,L=150 1
4 液压缸 双杆双作用缸 D=40,d=28,L=150 1
5 溢流阀 Y-25B P额=6.3MPa,Q额=25L/min 2
6 节流阀 L-25B P额=6.3MPa,Q额=25L/min 1
7 电磁阀 22E2-25B P额=6.3MPa,Q额=25L/min 2
8 电磁阀 34E2-25B P额=6.3MPa,Q额=25L/min 1
9 电液伺服阀配伺服放大器 QDY8-E20-200 P额=16MPa,Q额=20L/min,
I额=200mA,电反馈式电液流量伺服阀
1
10 伺服油缸 定做(选) D=50mm,d=28mm,L=60mm 1
11 蓄能器 NXQ1-1/10 容量1L,压力10MPa 1
12 高压滤油器 QVI-H40X5 压力32MPa,流量40L/min,
过滤精度5υ
1
13 回油过滤器 RFB-63X10 压力1.6MPa,流量63L/min,
过滤精度10υ
1
14 风冷却器   压力1-4MPa,流量20L/min,功率65W 1
15 高压球阀 YJZQ-J15 压力32MPa,通径15mm 1
16 单向阀 I-25 压力6.3MPa,流量25L/min 1
17 电液比例方向阀配比例放大器 4WRE6E8-10B/24Z4/M 最大流量65L/Min,重复精度<=1%,
电磁铁最大电流1.5A。
1
18 电液比例溢流阀配比例放大器 DBETR-10B/80M 最高设定压力8MPa,最大流量3L/Min 1
19 电液比例调速阀配比例放大器 2FRE6-20B/10QM 最大流量10L/Min,最小压差0.6~1MPa,压降0.1~0.6MPa 1
20 中泰数据采集卡 PCI8335A 输入通道数:单端32路,双端16路,最大采样频率250KHz,输出通道数:单端4路 1
