化工原理实验装置
YUY-GL/HY恒压过滤实验装置
发布时间:2017-11-18 点击次数:

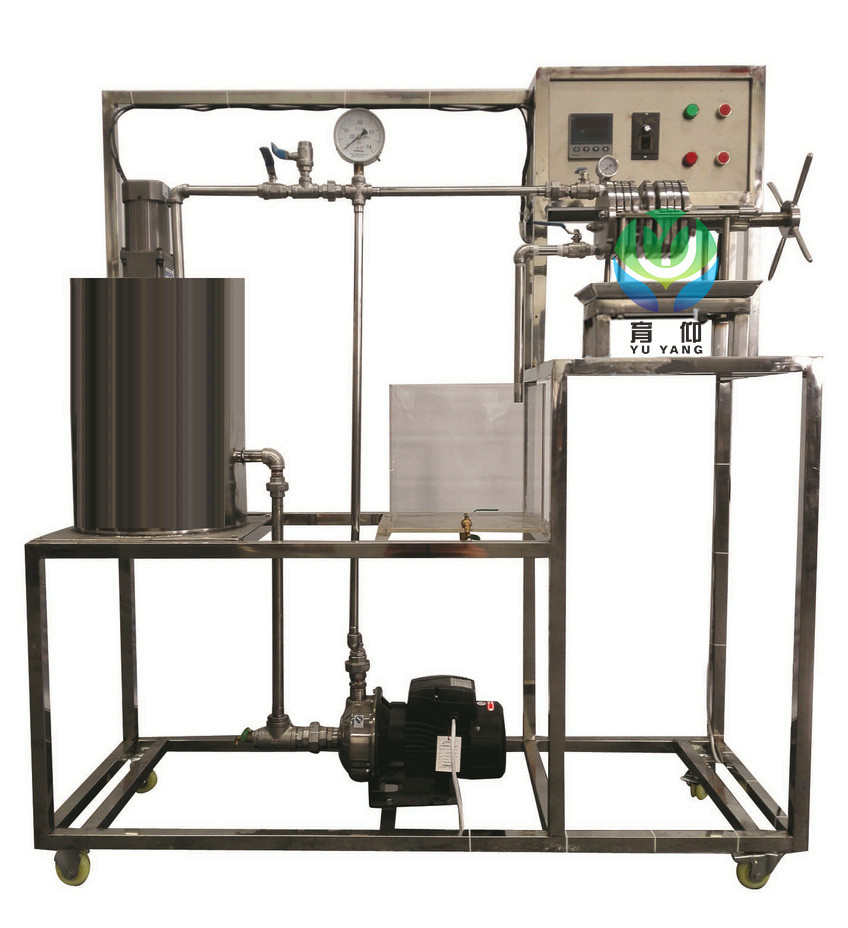

恒压过滤实验装置
分 项 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行不锈钢精细抛光处理,体现了整个装置的工艺完美性。
4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机,能完整地体现了板框压滤机的构造和操作流程,采用高压浆料泵将物料注入过滤机,工程化概念强。
5、滤板采用平面螺纹网状形,结构先进,容易清洗,能有效延长各种滤膜的使用寿命。
6、产品所有密封部件均采用硅橡胶或氟橡胶(耐酸耐碱)密封圈,耐高温、耐腐蚀、无毒、无渗漏,设备采用机械压紧方式,密封性能好。
7、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解板框压滤机的构造、过滤工艺流程和操作方法。
2、掌握恒压过滤常数的测定方法,加深对其的概念和影响因素的理解。
3、学习滤饼的压缩性指数s和物料常数的测定方法。
4、学习用正交试验法来安排实验,达到最大限度地减小实验工作量的目的。
5、学习对正交试验法的实验结果进行科学的分析,指出试验指标随各因素变化的趋势,了解适宜操作条件的确定方法。
设计参数 板框:过滤面积 0.0245m2
过滤压力:0~0.2MPa。
过滤常数K: 1.0×10-4—5.0×10-4m3/m2,qe:0.1—0.5,θe:100-400
压缩性指数 s :0.1-0.3,物性常数 k:1.0×10-9--3.5×10-9
温度:0--50℃。
公用设施

水:装置自带不锈钢水箱,连接自来水。实验时经高压泵进入过滤器后循环使用。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:固体CaCO3,外配设备:秒表。
主要设备 304不锈钢物料桶:φ500×600mm。
304不锈钢板框:共5块,过滤板框过滤截面Φ100mm。
有机玻璃滤液箱:320*280*300mm。
调速电机:电压AC220V,功率90W,搅拌器转速:0-200r/min。
指针式压力表:0~0.25Mpa。
温度显示仪,Pt100铂电阻温度传感器 :0—100℃。
不锈钢离心泵:功率750W,最大流量7.2m3/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
板框进口压力 指针式压力表 压力表就地显示 调压阀(手动)
滤液体积 5000ml标准箱 直读
过滤时间 数字秒表 秒表直读
温度 PT100铂电阻 数字温度计

YUYHY-112II 数字型恒压过滤实验装置
分 项 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机,能完整地体现了板框压滤机的构造和操作流程,采用高压浆料泵将物料注入过滤机,工程化概念强。
5、滤板采用平面螺纹网状形,结构先进,容易清洗,能有效延长各种滤膜的使用寿命。
6、实验系统利用带通讯接口的称重传感器读取对应的瞬时滤液质量,并将滤液质量转换为体积。
7、产品所有密封部件均采用硅橡胶或氟橡胶(耐酸耐碱)密封圈,耐高温、耐腐蚀、无毒、无渗漏,设备采用机械压紧方式,密封性能好。
8、装置设计可360度观察,实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、了解板框压滤机的构造、过滤工艺流程和操作方法。
2、掌握恒压过滤常数的测定方法,加深对其的概念和影响因素的理解。
3、学习滤饼的压缩性指数s和物料常数的测定方法。
4、学习用正交试验法来安排实验,达到最大限度地减小实验工作量的目的。
5、学习对正交试验法的实验结果进行科学的分析,分析出每个因素重要性的大小,指出试验指标随各因素变化的趋势,了解适宜操作条件的确定方法。
设计参数 板框:过滤面积 0.0245m2
过滤压力:0~0.2MPa。
过滤常数K: 1.0×10-4—5.0×10-4m3/m2,qe:0.1—0.5,θe:100-400
压缩性指数 s :0.1-0.3,物性常数 k:1.0×10-9--3.5×10-9
温度:0--50℃。
公用设施

水:装置自带304不锈钢水箱,连接自来水。实验时经高压泵进入过滤器后循环使用。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:固体CaCO3,外配设备:秒表。
主要设备 304不锈钢物料桶:φ500×600mm。
304不锈钢板框:共5块,过滤板框过滤截面Φ100mm。
有机玻璃滤液桶:φ200×500mm。
滤液量采用称重传感器自动测量装置,在一组实验中,可自动采样测量滤液量数据,也可通过计量槽测定,计量槽由有机玻璃制成,容积:约15L,配刻度管。
调速电机:电压AC220V,功率90W,搅拌器转速:0-200r/min。
压力传感器,测量范围:0-0.25MPa,精度0.5级。
宇电AI501(带485接口)重量数字显示仪。
宇电AI501(带485接口)温度数字显示仪。
宇电AI501(带485接口)压力数字显示仪。
Pt100热电阻温度传感器 :0—100℃。
不锈钢离心泵:功率750W,最大流量7.2m3/h。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高) ,带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
板框进口压力 压力传感器 数字显示仪表,精度:0.5%FS 调压阀(手动)
滤液体积 称重传感器 数字显示仪表,精度:0.5%FS
过滤时间 时间控制器 上位机采集
温度 PT100铂电阻 数字显示仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、重量、时间、压力等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
