YUY-RJ12新能源汽车驱动电机测试台
发布时间：2019-04-23 点击次数：次
概述
磁粉测功机测试系统主要磁粉测功机、测量仪器仪表、机械夹具等、控制柜等组成，采用高精度的转矩传感器、转速传感器采用60脉冲；整机灵敏度高，负载转矩稳定性和测试重复性好；测试参数：电压、电流、输入功率、转矩、转速、输出功率、效率，系统具有手动测试方式（此方式可不连接电脑操作），即负载通过手动调节，数据手工记录或采集，数据可锁定；测试软件操作简单易学，通过电脑可实现手动、自动等测试方式，测试结果可进行曲线绘制，并可将数据导出；测试结果：电机测试数据以报表或曲线方式显示或找印，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择。
硬件组成
1、ZF20KB磁粉测功机（标配安装夹具一套，校准量臂砝码一套）、三维调节台；
2、测量仪器仪表：NX6000测功机控制器、NX1000C直流电参数测量仪、立式控制柜
3、软件及接口（标配）
4、工控机及显示器（带有串行口）
指标参数
NX1000C直流电参数测量仪：
NX1000C直流电参数测量仪
NX6000测功机控制器
测功机使用参数：
1）磁粉测功机
①环境温度：0℃-50℃
②相对湿度：≤80%
③测试数据精度：转矩≤0.5%转速≤0.2%
④风冷却/水冷却。
●磁粉测功机
测试软件
1）数据界面：
2）曲线界面
3）报表界面
实物参考：（控制柜为立式柜）
图1立式控制柜
图2磁粉测功机配三维调节台参考
图3测试软件（参考图）
产品配置清单
相关产品：
磁粉测功机测试系统主要磁粉测功机、测量仪器仪表、机械夹具等、控制柜等组成，采用高精度的转矩传感器、转速传感器采用60脉冲；整机灵敏度高，负载转矩稳定性和测试重复性好；测试参数：电压、电流、输入功率、转矩、转速、输出功率、效率，系统具有手动测试方式（此方式可不连接电脑操作），即负载通过手动调节，数据手工记录或采集，数据可锁定；测试软件操作简单易学，通过电脑可实现手动、自动等测试方式，测试结果可进行曲线绘制，并可将数据导出；测试结果：电机测试数据以报表或曲线方式显示或找印，可保存及下次打开查看显示曲线时，可以修改曲线坐标参数及横坐标、纵坐标的选择。
硬件组成
1、ZF20KB磁粉测功机（标配安装夹具一套，校准量臂砝码一套）、三维调节台；
2、测量仪器仪表：NX6000测功机控制器、NX1000C直流电参数测量仪、立式控制柜
3、软件及接口（标配）
4、工控机及显示器（带有串行口）
指标参数
NX1000C直流电参数测量仪：
NX1000C直流电参数测量仪
| 参数 | 技术指标 |
| 电压 | 0-300V±（0.4％读数＋0.1％量程） |
| 电流 | 0-50A±（0.4％读数＋0.1％量程） |
| 功率 | ±（0.4％读数＋0.1％量程） |
| 电源 | AC220V±10％，50Hz±2％ |
| 参数名称 | 技术指标 |
| 转速范围 | 0～20000rpm |
| 转矩范围 | 10mN·m～200N·m（共18个量程，手动切换） |
| 转速精度 | ±0.2％ |
| 转矩精度 | ±0.5％ |
测功机使用参数：
1）磁粉测功机
①环境温度：0℃-50℃
②相对湿度：≤80%
③测试数据精度：转矩≤0.5%转速≤0.2%
④风冷却/水冷却。
●磁粉测功机
| 型号 | 测试范围 |
连续运行 功率(W) |
短时运行 功率(W) |
中心高(mm) | 外形长*宽*高（mm） |
重量 (Kg) |
|
| 转矩(N.m) | 转速(rpm) | ||||||
| ZF20KB | 20 | 0-3000 | 2000 | 4000 | 180 | 750*340*340 | 80 |

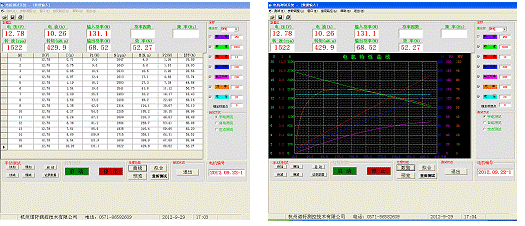

1）数据界面：
2）曲线界面
3）报表界面
实物参考：（控制柜为立式柜）
图1立式控制柜
图2磁粉测功机配三维调节台参考
图3测试软件（参考图）
产品配置清单
| 产品名称 |
规格 型号 |
计量 单位 |
数量 | 备注 |
| 直流电参数测量仪 | NX1000C | 台 | 1 | 直流电参数（电压、电流、功率）采集（300V、50A），精度：0.5级，通讯功能 |
| 测功机控制器 | NX6000 | 台 | 1 | 转速、转矩采集、测功机负载励磁调节控制，精度：转速：0.2级，转矩0.5级。通讯功能。 |
| 磁粉测功机 | ZF20KB | 台 | 1 | 20N.m,连续运行功率：2000W,短时运行功率：4000W最高转速：3000r/min。配标定夹具、电机安装夹具。 |
| 三维调节台 | 三维调节台 | 套 | 1 | 上下调节，左右调节，前后调节，配套磁粉测功机使用。 |
| 控制柜（立式） | NX-KZ | 台 | 1 | 测试系统控制（按钮、开关、接触器电路、空气开关）,立式。 |
| 测试软件 | VB8.0 | 套 | 1 | 测功机性能测试，数据、曲线、报表。 |
| 工控机、显示器 | 工控机、显示器 | 套 | 1 | 工控机，显示器（17寸） |
