YUY-NJ24单缸汽油发动机实训台
发布时间:2017-11-04 点击次数:
一、产品简介

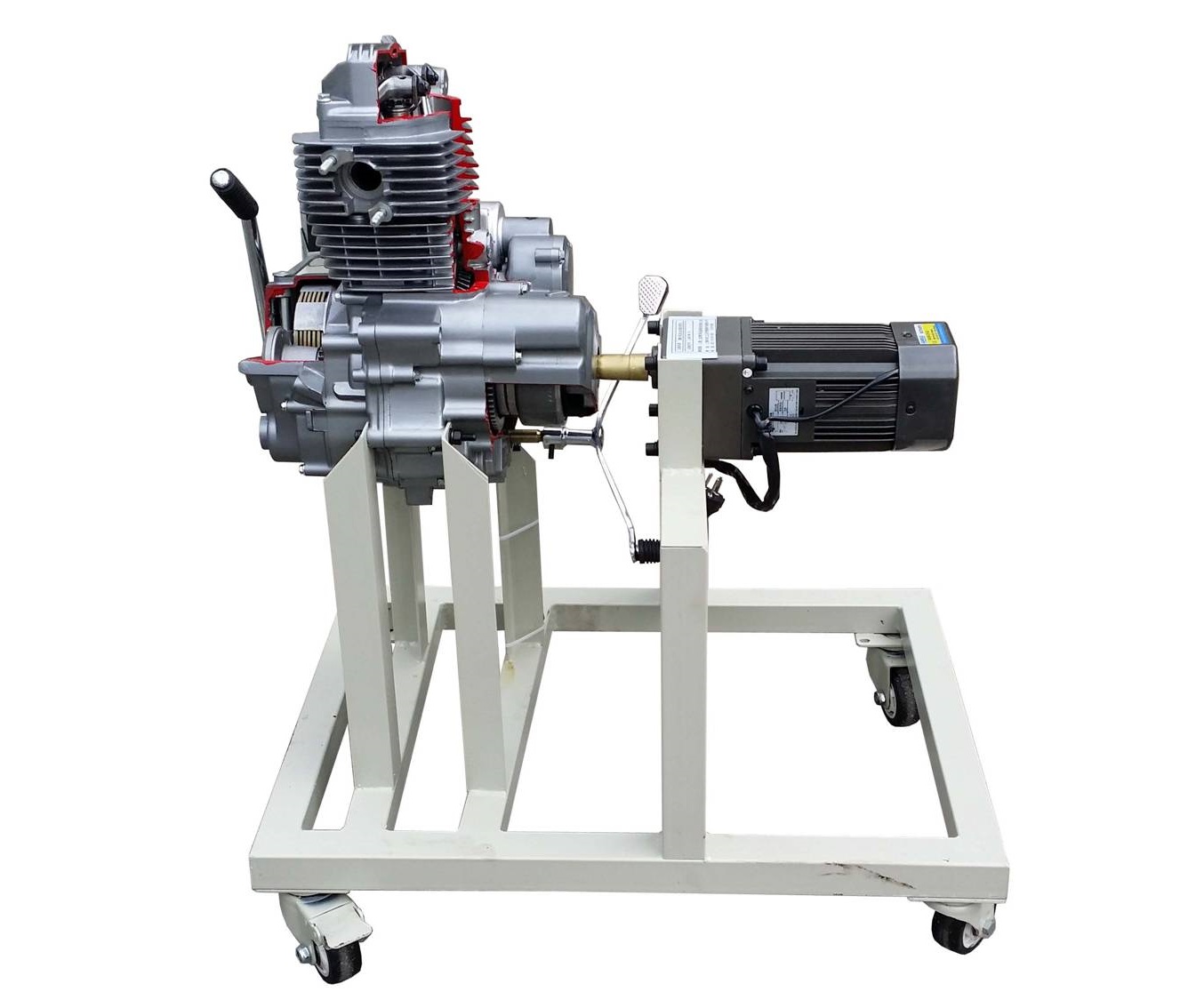

该设备采用125C单缸汽油发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示单缸汽油发动机内外部结构和部件的运动情况,适用于汽油发动机原理和机械机构的教学。
二、功能特点
1.采用单缸汽油发动机实物总成进行机构切剖,充分展示汽油发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示汽油发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。
5.解剖部位:
缸体(活塞与曲轴运行外可观察);
气门室盖(凸轮轴运行外可观察);
气缸盖(进排气门运行外可观察);
进排气歧管与滤清器;
发电机组;
正时机构(正时机构运行外可观察);
三、技术规格
外形尺寸:800×600×1200mm(长×宽×高)
动力电源:220V±10% 50Hz
单相齿轮减速电机:
额定电压:AC 220V 50Hz
额定功率:250W
额定转速:0-15转/分
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)
序号 名       称 规格型号 单位 数量
1 单缸汽油发动机总成   1
  单相齿轮减速电机 220V 250W 1
3 漏电保护开关   1
4 移动台架(带自锁脚轮装置) 800×600×470mm(长×宽×高) 1
