楼宇智能化防盗报警系统设计
发布时间：2017-09-12 点击次数：次
在楼宇智能化管理系统中．防盗报警已经成为民用建筑领域向信息化和网络化发展的一个重要内容。采用红外传感器、冲击传感器、指纹识别传感器，终端部分选用声光报警电路、数码显示电路和键盘复位电路．设计楼宇智能化防盗报警系统．具有结构简单、可靠性高、成本低等特点。
1、系统硬件电路
系统采用双CPU主从控制．由键盘输入、显示、报警、检测(传感器)、A／D转换及电源电路构成，电路系统如图1所示。

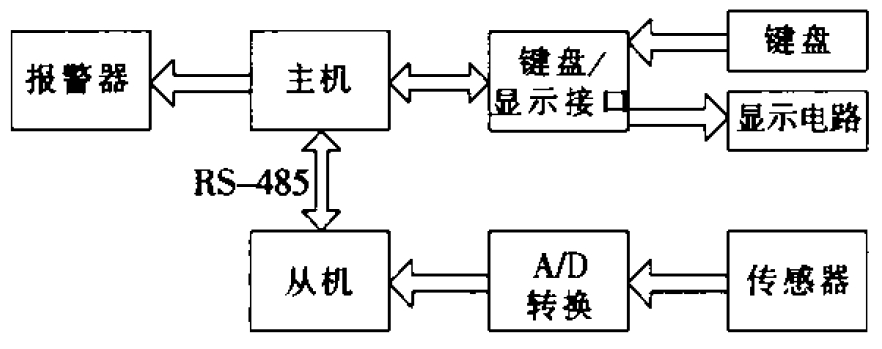

图1 电路系统图
1．1 CPU
中央处理器采用ATMEL公司的AT89系列单片机AT89S51。AT89S5l的算术／逻辑运算部件(ALU)包括运算器、累加器A、寄存器B、暂存器TMP、程序状态字PsW、堆栈指针SP、数据指针DPTR。
1．2传感器
选用热释电红外传感器、指纹识别传感器、冲击传感器进行探测报警，热释电红外线传感器是一种新型高灵敏度探测元件．可以测出10～20m范围内人的行动：指纹传感器是实现指纹自动采集的关键器件，采用ATMEL公司生产的芯片FCD4814：冲击传感器为在玻璃门上安装的压电型传感器．以检测故意破坏引起的冲击现象．一旦发生险情便可输出报警信号使
系统工作。
1．3 A／D转换器
选用ADC0809．其采样分辨率为8位的，以逐次逼近原理进行模一数转换。其内部有一个8通道多路开关．可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A／D转换。
1．4上位机键盘／显示接口电路
采用8279芯片的显示接口组成对LED数码管应用系统的显示驱动电路。8279主要由输人／输出控制、数据缓冲器、控制与定时寄存器、扫描计数器、回复缓冲器、FIFO／传感器RAM、显示RAM、显示地址寄存器等电路组成，具有可靠性高、价格低、使用方便等特点。
1．5上位机输出通道
在单片机检测系统发生故障或处于某种紧急状态时，由单片机系统发出报警信号。采用声光报警．驱动器的输入端接AT89S51的P1．0。
1．6主从机通信
采用RS一485实现主一从机通信。选用MAXIM公司的MAX489芯片构成全双工点对点通信电路．该电路不需要应答．可同时发送和接收信息。2、系统软件设计主机主程序用于定时器Tl初始化、串行口初始化和传递主机通信所需的人121参数．流程图如图2所示；从机主程序用于定时器T1、串行口和中断的初始化．流程图如图3所示。
图2主机主程序流程图

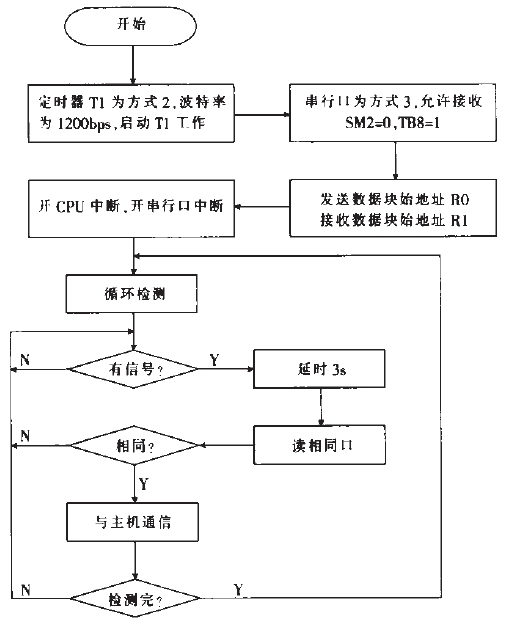

图3从机主程序流程图
显示子程序通过查表的方式将楼层和房问号显示出来．启动报警程序使系统发出报警信号，完成系统的报警任务，如图4所示；查找报警点子程序用于查找报警部位的点数．确定哪些部位发出的报警信号．其流程图如图5所示。

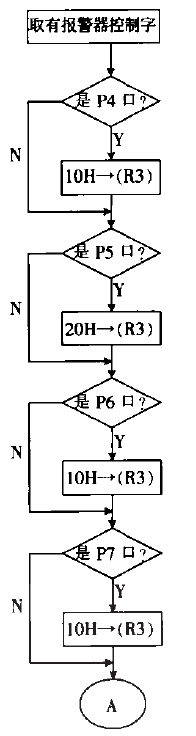

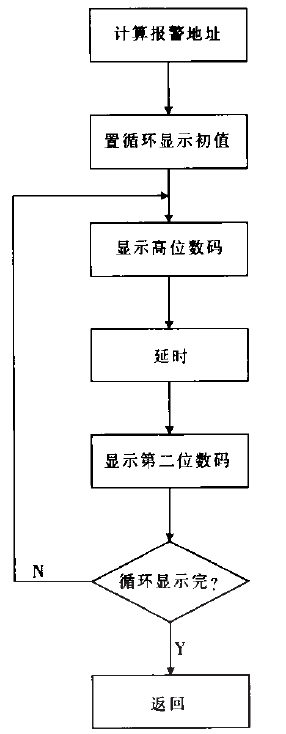

图4显示和报警子程序流程图 图5查找报警点子程序流程图
设计的楼宇智能化防盗报警系统可作为小区智能化管理的一部分．使居民生活得更安全、舒适。如果选用其它的传感器．该设计还可用于火灾报警、煤气泄漏报警等系统中。
