电工电子分层实验--组合逻辑电路设计
发布时间:2017-06-15 点击次数:
任务:
一、 自动传输线中停机与告警控制电路设计(C类)
某自动传输线由三条传送皮带串联而成,各传送皮带均由一台电机拖动。自物料起点至终点,这三台电机分别设为A、B、C。为了避免物料在传输途中堆积于传送带上,要求:A开机则B必须开机,B开机则C必须开机。否则,应立即停机并发出告警信号F。试用最少的“与非”门(选用74LS00)及“非”门(选用74LS04)设计具有停机与告警功能(用LED显示)的控制电路。要求:
(1)写出设计过程,列真值表,写逻辑函数表达式,画逻辑电路图;

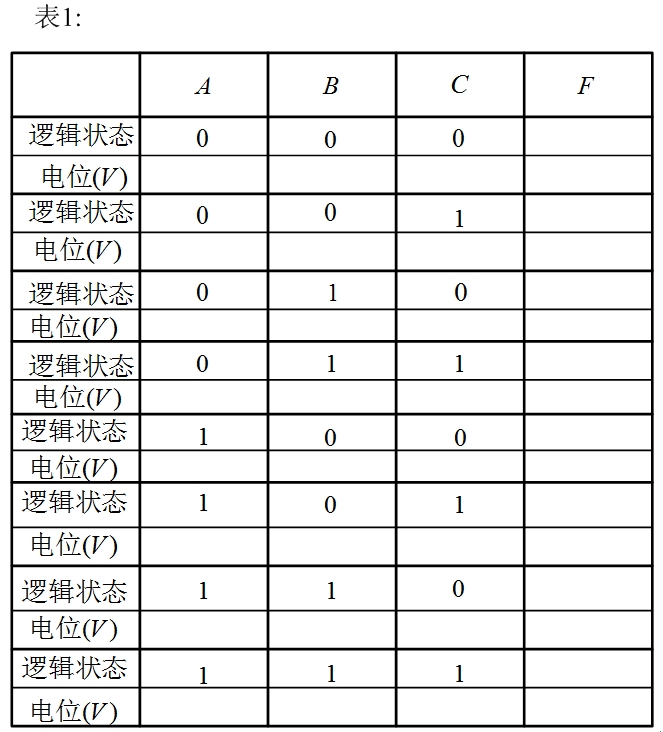

(2)对所设计的电路进行实验测试,记录测试结果填入表1中。
(3)将输入A、B接高电平,输入C接1kHz的方波,双踪观测输入C和输出F的波形并记录。
二、设计一个1位二进制全减器,要求用1片74LS138译码器及1片74LS20“与非”门实现。要求:
(1)写出设计过程,列真值表,写逻辑函数表达式,画逻辑电路图;
(2)对所设计的电路进行实验测试,记录测试结果。(B类)
三、试分别用74LS138译码器和数据选择器芯片74LS153实现一个可控加、减运算电路。要求当控制端X=“0”时进行1位二进制加法运算;控制端X=“1”时进行1位二进制减法运算。要求:
(1)写出设计过程,列真值表,写逻辑函数表达式,画逻辑电路图;
(2)对所设计的电路进行实验测试,记录测试结果。(A类)
