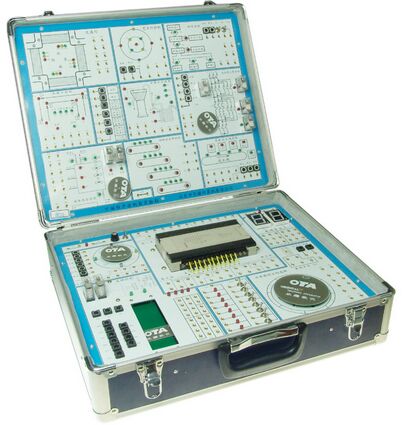

PLC可编程控制器实验箱,PLC实验箱
发布时间:2017-06-15 点击次数:

一、产品特点
1、PLC主机采用SIEMENS S7-200 CPU224 CN AC/DC/RLY,该主机提供:输入24点、输出16点,功能上完全满足目前高等院校的PC教学要求,也可按照用户要求,使用其他品牌的PLC主机,如三菱、欧姆龙、松下、富士等,而实验模块不作改动。
2、采用模块化设计,包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。
3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。
(1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;
(2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;
(3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。
4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
5、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备。
 二、技术性能
 1、输入电源:AC: 220V 50HZ
 2、工作环境温度:-10-55℃ 相对湿度<85%(25℃)
 3、主机(推荐配置):SIEMENS S7-200 CPU226(AC电源):输入24点、输出 16点。
 4、输出24V、2A。过流、过载、过压保护
 三、实验内容
 可完成六类指令实验:
 第一类 基本指令实验
 第二类 定时器及计数器指令实验
 第三类 移位寄存器指令实验
 第四类 置位/复位及脉冲指令实验
 第五类 跳转指令实验
 第六类 常用功能指令实验
 可完成十三个模块控制实验项目:
1、交通信号灯的自动控制
2、机械手的自动控制
3、加工中心刀库捷径方向选择控制
4、驱动步进电机的控制
5、舞台艺术灯饰的控制
6、四层电梯的控制
7、LED数码管显示控制实验
8、交流电机Y/Δ形起动的控制
9、液体混合装置的自动控制
10、水塔水位俱自动控制
11、四级传送带的模拟运行
12、邮件分拣系统的模拟运行
13、装配流水线控制
实验箱配有实验指导书,连接线等附件,免费提供软件及实验程序。
四、实验箱配合指导书可掌握下列指令的应用,清单如下:
(一)基本指令
(1)取指令(2)取反指令(3)与指令(4)与非指令(5)或指令(6)或非指令(7)输出指令(8)求反输出指令(9)电路块与指令(10)电路块或指令(11)定时器指令(12)计数器指令
(二)功能指令:
( 1)空操作指令(2)结束指令(3)互锁指令(4)互锁清除指令(5)跳转指令(6)跳转结束指令(7)锁存指令(8)前沿微分指令(9)后沿微分指令(10)逐位移位指令(11)通道移位指令(12)高速定时器指令(13)可逆计数器指令(14)通道数据比较指令(15)数据传送指令(16)数据求反传送指令(17)置位进位位指令(18)复位进位位指令(19)加法指令(20) 减法指令(21)乘法指令(22)除法指令(23)十进制数转换为二进制数指令(24)二进制数转换为十进制数指令(25)译码指令(26)编码指令等。
(三)几个基本电路的编程:
(1) 常用启动/停止电路;(2) 延时接通/断开电路;(3)计数器的
