工程制图桌，工程制图实训室设备，绘图桌
发布时间：2017-06-15 点击次数：次
工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。

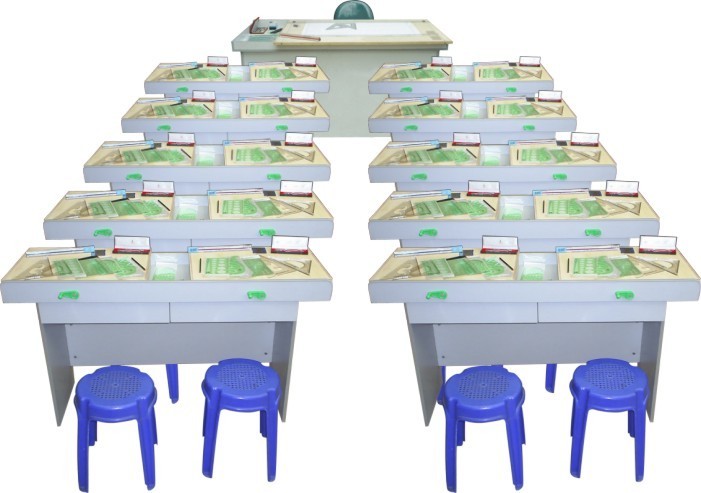

本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。
本系列教学设备经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图画质量，全面提高教学质量。
对于非机、非土类专业，因为仅使用二号以下的图幅，故可选用小号制图桌，这样占地面积相应减小，附件也适当减少。
二、设备介绍
1、规格尺寸
教师桌规格:1530×900×800mm；
学生桌规格:1100×620×730mm；
2、用料规范及特点
本桌是根据制图课学习的要求设计的,符合人体工程学,设计新颖,稳定可靠,功能齐全.板面高度具有0-150mm范围可调,台面下的抽屉可放文具,资料等.转动手柄即可调节面板倾角,传动部分为尼龙材质的螺旋传动,面板下面有合金框条支撑。
3、结构介绍
A、全木结构桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右两边木板连接支撑连接,美观大方；绘图板为高级90×60mm一号绘图板,凳子为钢塑结构圆凳。
三、主要技术参数
三聚氢胺(刨花)板：16mm厚优质刨花板，三聚氢胺贴面，符合绿色环保E1级标准。
特点：色泽鲜明，硬度大，耐磨，耐热性好。耐化学药品性能好，能抵抗一般的酸、碱、油脂及酒精等溶剂的磨蚀。表面平滑光洁，容易维护清洗。
封边处理：台湾硕泰公司生产的优质封边条封边，环保胶水。
塑钢升降凳：PVC座面，钢管身 ;管身钢材厚度：1mm烤漆处理；凳面厚6mm,底坐三锥形设计,平稳牢固。整体高度45cm。
工程制图实验设备 单价:2000元(学生桌) 2500(老师桌)
教师桌规格：153*90*80cm
教师桌配备仪器和工具
1、120cm丁字尺
2、120×90cm零号绘图板
3、精密绘图仪器（12件）
4、高亮度书写投影仪
5、投影薄膜
6、银幕
7、制图基本技能挂图（16张）
8、活动转椅
9、机械制图模型（38件）
10、25cm曲线板
11、30cm多用斜边三角板
12、美工刀
13、三棱比例尺
14、多功能模板
15、大圆弧
16、不锈钢多用擦图片
17、画圆模板
18、绘图铅笔（5支）
19、81A绘图笔
学生桌规格：110×62×73cm
学生桌配备仪器和工具
1、60cm丁字尺
2、60×45cm二号绘图板
3、精密绘图仪器（5件）
4、25cm曲线板
5、30cm多用斜边三角板
6、美工刀
7、三棱比例尺
8、多功能模板
9、大圆弧
10、不锈钢多用擦图片
11、画圆模板
12、绘图铅笔（5支）
13、81A绘图笔
