汽车变速器解剖台，汽车自动变速器解剖展示台
发布时间：2017-06-15 点击次数：次

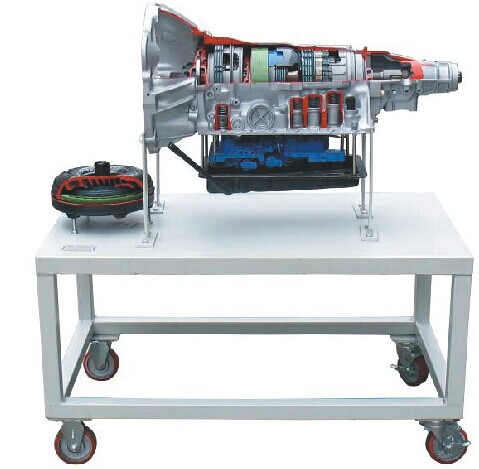

本实验台以丰田A340E（典型辛普森行星齿轮结构）后驱电控4速自动变速器实物为基础，由移动台架、解剖变矩器和解剖变速器总成三部分组成。适用于中高等职业学院和培训机构的汽车自动变速器构造与维修实训教学，能够满足对汽车自动变速器的结构、工作原理直观展示的教学需要。本实验设备操作方便，安全可靠，易于维护。
二、标准配置
1、移动台架
带锁止式脚轮、箱式柜和门。
2、解剖变矩器
带锁止离合器的变矩器、内部所有的零配件。
3、解剖变速器
完整的变速器总成（包括所有机械零配件和电磁阀）；
剖切的空档开关等。
三、功能特点
（1）展示功能：
1、大面积合理的深层次解剖，用不同的颜色分别标识不同的系统和部件，充分展示自动变速器和附件的外部和内部结构；
2、变矩器沿焊缝位置剖切，可分解。使内部的零配件表露无遗；
3、变速器的油泵、空档开关、储压器伺服机构、制动带、行星齿轮、离合器片、离合器毂、单向离合器、差速器、等都有清晰的表露。
4、阀体采用下沉式固定，可以直观显示到电磁阀和排进油孔，可清晰看到阀体与变速器的连接关系。
（2）移动台架美观大方，重心布局合理，方便移动教学。
四、产品工艺
1、全部采用数控线切割加工，剖切面平整；
2、采用电镀、研磨、高压水砂喷射等工艺，使铁件和铝合金恢复原色，历久常新；
3、采用磷化、烤漆等工艺，确保颜色亮丽过渡自然，漆面坚固不易掉色。
五、参数
尺寸：长X宽X高（mm）750X650X1100
重量：80kg
