汽车ABS/ASR制动系统,汽车ABS/ASR制动实训台
发布时间:2017-06-15 点击次数:
一、产品简介

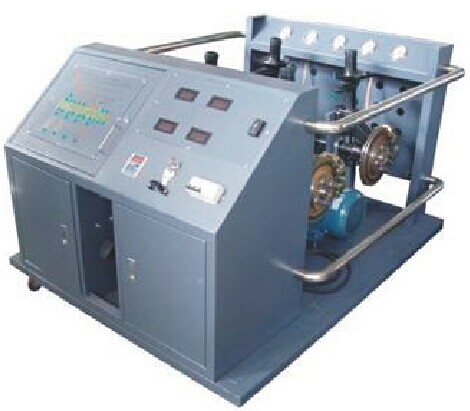

本实验台以大众帕萨特B5 ABS制动系统为主体材料,采用四通道的ABS调节回路,四轮单独调节。ABS系统能够正常运行,可模拟ABS系统的工作过程。适用于各类型院校及培训机构对汽车ABS系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书,相关课题的教学资料。
二、结构组成
大众帕萨特B5 ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘;面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。
三、功能特点
1、主缸油压与分缸油压实时指针式压力表显示;
2、液压泵工作状态通过LED灯显 示;
3、彩色原车电路原理图,油压原理图
4、轮速通过调速电机进行调整;
5、自动断电保护装置,避免电机反拖,有效保护电器元件;
6、ABS故障灯显示故障;
7、外接式电脑检测端子便于检测电路电压或电阻;
8、OBD数据输出接口,便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况,设置多种实车ABS系统常见故障。具体内容详见故障模拟设置装置说明。
10、可进行ABS制动系统排空及调整、系统匹配等实训。
四、产品工艺
1、面板工艺和特点
(一)测量面板
面板具有耐较大温差(-30~60℃),耐磨,防潮,耐腐蚀,不易变形,寿命长等特点。
采用8mm厚优质高密度PVC板作底板。
采用进口优质高强度高粘性的底膜材料,德国激光喷描技术成型,彩色内容具有极高的清晰度,具有耐磨不易退色等特点。
(二)控制面板
采用3mm厚铝板,坚固耐用,不易变形。
采用腐蚀雕刻工艺,凹型高清晰度字体,不消退,具有防火、防水、防潮、耐腐蚀、耐磨,坚固耐用。
2、面板柜使用优质冷轧钢板折弯成型,无缝焊接。面板柜与移动台架为可分离结构,便于拆装。
3、台架采用国标管材,无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
4、金属表面采用高温喷塑处理,漆面坚固美观。
五、技术参数
外观尺寸1500*1200*1150(长X宽X高)
电机:3.5KW变频电机
电机电源:380V
ABS系统电源:60AH蓄电池
工作温度:-50℃~50℃
