柜式初级电工.电拖装置,初级电工.电拖实训装置
发布时间:2017-06-15 点击次数:
初级电工.电子电工电力拖动考核装置
一、产品特点:

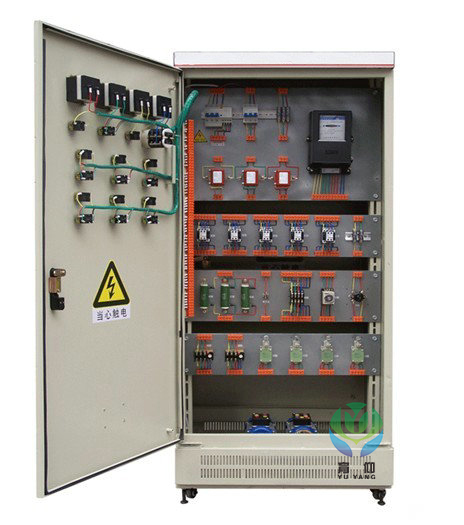

YUY-760A初级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置:
该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、主要技术参数:
1、输入电源:电压AC380V,电流5A。
2、外形尺寸:700cm×500cm×1700cm
四、实验操作项目:
1.单相起动停止控制电路;
2.异步电动机点动控制电路;
3.异步电动机两地控制电路;
4.异步电动机联锁正反转控制电路;
5.双重联锁正反转控制电路;
6.自动顺序起动控制;
7.手动顺序起动控制;
8.异步电动机星、三角控制电路;
9.异步电动机能耗控制电;
10.异步电动机反接制动控制电路;
11.自动往返控制电路;
12.正反转点动、起动控制电路;
13.带有点动的自动往返控制电路;
14.异步电动机自锁控制电路;
15.异步电动机单向点动、起动控制电路;
16.电阻降压起动控制电路;
17.C620-1型车床控制电路;
18.电动葫芦电气控制电路;
19.白炽灯控制电路;
20.日光灯控制电路;
21.触摸开关控制白炽灯电路;
22.声控开关控制楼梯白炽灯电路;
23.人体感应开关控制楼梯白炽灯电路;
24.单相电度表直接安装电路;
25.单相电度表间接安装电路;
26.三相电度表直接安装电路;
27.三相电度表间接安装电路;
28.电压表、电流表安装电路;
29.一台电流互感器用于单相回路的接线电路;
30.三台电流互感器接成星形接线电路;
31.三台电流互感器接成三角形接线电路;
32.Y3150型滚齿机控制电路;
33.单相电动机控制电路;
34.电流互感器与电流表配用接线电路;
35.两台电流互感器差接接线电路;
36.万能转换开关和电压表测量三相电压接线电路;
……自由设计项目。
每台配置清单(柜式)
一.电工部分
序号 名称 数量 单位 备注
1 日光灯实训组件 1
2 彩色灯泡及灯座 10
3 单线开关 1
4 二线开关 1
5 单相漏电开关 1
6 三相开关 1
7 调光开关 1
8 触摸延时开关 1
9 人体感应自动开关 1
10 声光控延时开关 1
11 盒式开关 1
12 插座 2
13 螺旋式溶断器 2
14 4uF电容 1
15 单相电度表 1
16 单相交流电机 1
二.电拖部分
序号 型号 名称 数量 单位 备注
1 D247LE﹣32 三相漏电开关 1 正泰
2   电流互感器 3 正泰
3 DT862﹣4 三相四线有功电能表 1 正泰
4 CJX2﹣0901 交流接触器 5 正泰
5 JZ7﹣44 中间继电器 2 正泰
6 JR36﹣20 热继电器 3 正泰
7   螺旋式熔断器 4 正泰
8 YBLX﹣19/21 行程开关 4 正泰
9 ST3 电子式时间继电器 2 SUNWORLD
10   桥堆 1
11   可控硅 1
12 380(△)180W 三相异步电机 2
13 220V 180W 单相电机 1
三.控制面板部分
序号 型号 名称 数量 单位 备注
1 6L2 交流电压表 450V 1 精华
2 6L2 交流电流表 30A 3 精华
3   指示灯 7 正泰
4   控制按钮 8 正泰
5
