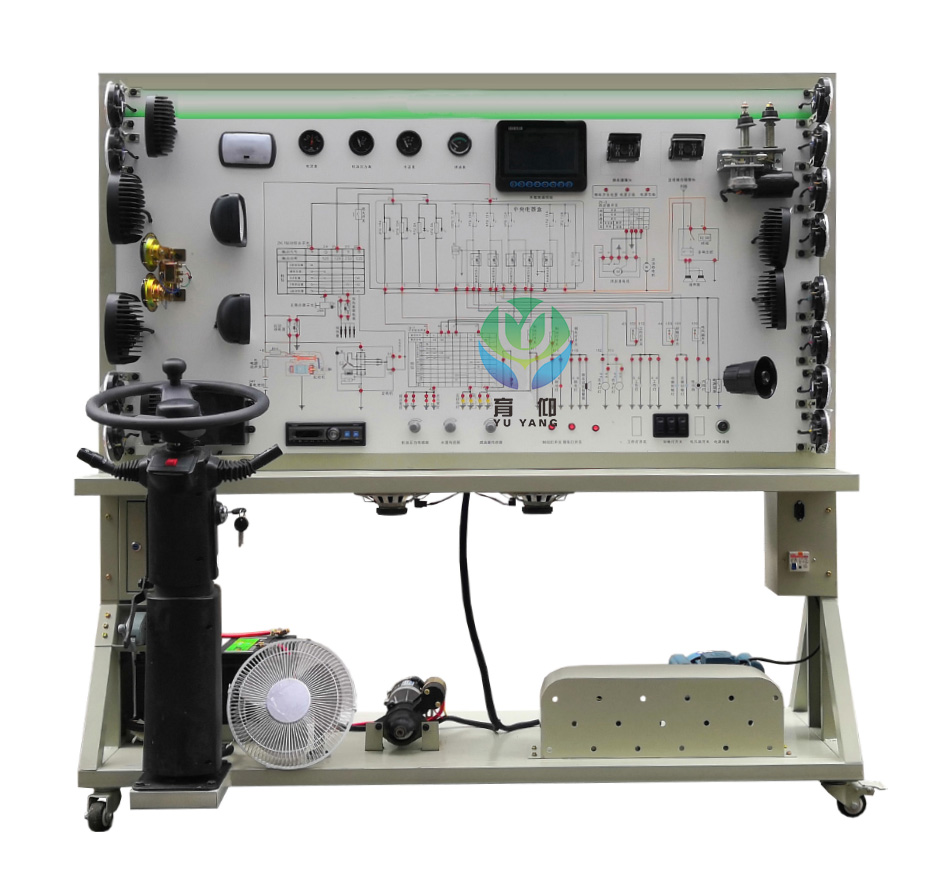

YUY-NJ37收割机整车电器实训台
发布时间:2019-06-05 点击次数:

目标:
收割机整车电器实训台以4LZ-8B1收割机整车电器实物为基础,能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。
功能
1. 真实可运行的整车电器系统,充分展示整车电器系统的组成结构。
接通电源后,操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统,能够真实演示其工作过程。
2.设备面板要耐创击、耐污染、防火、防潮,表面要求喷涂底漆处理;面板上需要打印有永不褪色的彩色电路图。
3.面板上安装检测端子,能够直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4. 技术规格
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流24V
工作温度:室温
三相异步电动机
外形:1740*650*1700mm
5. 基本配置
序号 名       称 规格型号 单位 数量
1 面板 装有各种检测端子以及彩色电路图 1
2 点火开关 原车 1
3 组合仪表 原车 1
4 组合开关 原车 1
5 左右前大灯总成 原车 1
6 左右前雾灯 原车 1
7 左右转向灯 原车 1
8 左右转向边灯 原车 1
9 左右组合尾灯 原车 1
10 灯光开关 原车 1
11 刹车灯开关 原车 1
12 倒车灯开关 原车 1
13 危险灯开关 原车 1
14 线束 / 1
15 雨刮总成 原车 1
16 雨刮控制继电器 原车 1
17 喇叭 原车 2
18 喇叭继电器 原车 1
19 起动机总成 原车 1
20 发电机总成 原车 1
21 三相异步电动机 / 1
22 蓄电池 / 1
23 保险丝盒 / 1
24 电源总开关 50A 1
26 故障模拟与排除装置 / 1
27 教师手册 / 1
28 合格证与保修卡 / 1
29 影像系统 原车 1
30 音响系统 原车 1
31 电子风扇 原车 1
