YUY-06M4数控铣床综合维修实训考核装置(系统:GSK218M)
发布时间:2017-11-08 点击次数:
近年来,随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
“YUY-06M2型数控铣床综合维修实训考核装置”是按照职业教育的教学和实训要求而研制的。它适合各职业院校机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训,也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。

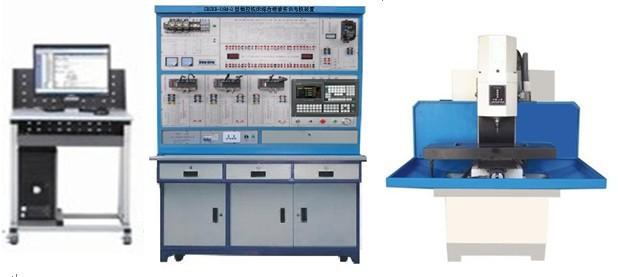

实训台配有:主轴电机1台、冷却泵电机1台、伺服电机3台、实物铣床1台及限位开关和机床零点等。
一、产品特点
1.系统由实训台和实物数控铣床组成,具有数控系统安装调试、参数设置、PLC编程、故障诊断与维修,数控铣床装配调试、数控编程与加工操作等多项实训任务。
系统采用开放式结构,将一台数控铣床电控系统在实训台上进行分解展示;模块化设计,将数控系
2.统接口信号在各模块面板上展开,信号可测量。
3.实物数控铣床对象,具有一定的铣削加工能力,可对铸铁、铝、有机玻璃、塑料等材料进行铣削加工。
二、技术性能
1、输入电源:AC380V(三相五线制)、50HZ
2、故障考核28项
3、工作环境:温度-20℃±40℃
4、整机容量:≤5kVA;
5、实验台尺寸:长×宽×高(mm)=外形尺寸: 3000×1350×1650mm;
6、数控铣床故障诊断维修考核功能,可设置数控铣床28个典型的电气故障。考核系统采用智能考核的方式,并具有联网的功能。故障可通过计算机设置,也可在智能考核终端上设置。学生对故障现象进行分析,在考核终端上输入相应的故障代码进行故障排除,多台设备可通过无线网络和上位机进行联网,对教师登录、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
1.产品基本要求:
设备要求采用模块化设计,主要由电源模块、操作面板模块、变频调速模块、交流伺服模块、电机模块、按钮模块及故障设置模块所组成,模块要求采用模块安装装置技术,SB240型铣床采用实用新型技术。该设备要求采用开放式设计,学员可在设备上进行数控编程、交流伺服的操作、变频器的操作等方面单一技能的操作实训,也能够模拟工业生产现场根据各自情况对系统的控制要求,进行自行设计、组合安装、调试,从而更好地培养学生的动手能力和分析能力。
 2.技术参数要求:
工作电源:三相五线 380V±5% 50Hz
安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护
额定功率:0.75Kw
环境温度:-10℃~40℃
相对湿度:≤90%(25℃)
数控系统:广数GSK-218M
变频器:FR-E740-0.75KW
交流伺服:DA98A
进给电机:2.4N/M
主轴电机:750W
设备重量:≥120kg
3.产品主要配件技术要求:
(1)桌身部分: 采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
(2)桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
(3)实训屏部分:采用全钢精加工而成,人性化设计操作平台,所有面板采用优质纯铝板加工,进行化学蚀刻彩色处理,面板图文安符采用现代喷描技术处理,使面板标识清晰且经久耐用。它包含所有控制器件,变频器、数控面板、交流伺服以及低压控制器件,这些器件可以连成数控系统的标准电路,还可以开放控制端供学员搭建其他电路。
(4)数控铣床:机床采用开放性设计。运动部位,电机安装部分,可直观地了解机床的结构。外观紧密,具备工厂数控机床功能,各关键部位配有防护罩,机床滑动部位,采用直线导轨滑座,提高机床精确定位,机床底部要有油盘和后档料板,确保地面清洁。机床与实训屏采用工业巨型插,电缆连接控制,方便机床折装。可实现机床整机折装,调试教学课程。
4.数控铣床实物模型功能参数要求:
机床参数:
工作台面积 200×500mm2
T型槽 10×3
工作台最大承重 30Kg
X向行程 240mm
Y向行程 180mm
Z向行程 220mm
X向快速移动速度 伺服:6m/min
Y向快速移动速度 伺服:6m/min
Z向快速移动速度 伺服:6m/min
主轴电机功率 0.75Kw
主轴端面至工作台的距离 70-290mm
主轴转速(变频) 100-2000rpm(无级调速)
选用刀具直径范围 4-16mm
定位精度 ±0.02mm
重复定位精度 ±0.01mm
数控系统控制轴数 3轴
机床外形尺寸(长宽高) \重量 1350×1400×1550mm   \600Kg
配工业行程开关;型号,TBLXW-N/E/B
丝杆采用Φ16进口滚珠丝杆;
其他:配置除料挡板,底部除渣盘,机床底部固定安装孔,方便与桌体固定
机床与实训屏连接方式:采用ACJ3-10A40 p, ACJ3-10A64p,工业巨型插头。
5、实训项目
1、数控机床编程、操作、加工实训
2、数控系统及伺服单元机床系统参数调整实训
3、逻辑控制实训
4、伺服驱动电路实训
5、交流变频调速实训
6、数控系统的安装、调试实训
7、数控机床故障诊断实训(机床检测元件、主轴单元、进给单元等)
8、数控各单元的连接、控制实训
9、主轴正反转控制原理实训
10、低压电气元件的原理、性能和接线
11、数控系统与电脑通过RS232接口通讯实训
12、数控机床报警识别实训
13、数控系统及伺服单元机床数据及软故障设置、排除实训
14、数控机床半闭环控制实训
15、输入输出接口定义、设置及调试实训
16、机床参考点的设置实训
17、机床正负限位实训
18、机床丝杆螺距补偿实训
19、机床反向间隙补偿实训
20、无刷伺服电机换相原理实验
21、正反转调速实验
6.产品配置要求表:
数控铣床实训台配置表
序号 配置名称 规 格 型 号 单位 单量
1 多功能实验屏 1360×350×820mm 1
2 指示灯  220VAC 黄色 1
3 指示灯 220VAC 绿色 1
4 指示灯  220VAC 红色 1
5 保险丝 5×20 20A 3
6 保险座 5×20 3
7 漏电开关 DZ47LE-60/32A  3P+N 1
8 点动开关 LAS1-Φ16    红 点动 4
9 点动开关 LAS1-Φ16    绿 点动 4
10 变频器 FR-E740-0.75K 1
11 风扇 P/N 2123XSL  AC/220V 2
12 断路器 DZ47-60C5  三极5A 2
13 断路器 DZ47-60C15  三极15A 1
14 断路器 DZ47-60C5 单极5A 3
15 交流接触器 CJX2-1201(线圈:110V) 3
16 交流接触器 CJX2-1210(线圈:110V) 3
17 继电器 LY2J 8T 24V 12
18 继电器座 PYF8A     15*59   8脚 12
19 继电器 MY4J-24V 1
20 继电器座 PYFT14A 1
21 隔离变压器 2000W(380V/220V) 1
22 机床控制变压器 JBK3 1000W(380V/200V/110V/24V) 1
23 交流伺服驱动器 DA98A 3
24 交流伺服电机 2.4N/M 3
25 控制系统 GSK-218M 1
26 IO保护板 KF-0304-606-IOPR-01 V01 3
27 主轴电机 380VAC三相电机,转速2800r/min,功率750W; 1
28 拖链 20*40 m 2
29 迭对插头连线   60cm    黑色 5
30 迭对插头连线   60cm    绿色 5
31 迭对插头连线   60cm    红色 5
32 迭对插头连线   60cm    黄色 5
33 迭对插头连线   60cm    蓝色 5
34 迭对插头连线   1M  黑色 5
35 迭对插头连线   1M  黄色 5
36 迭对插头连线   1M  红色 5
37 迭对插头连线   1M  蓝色 5
38 迭对插头连线   1M  绿色 5
39 迭对插头连线   60cm    黑色 5
40 迭对插头连线   60cm    绿色 5
41 迭对插头连线   60cm    红色 5
42 迭对插头连线   60cm    黄色 5
43 迭对插头连线   60cm    蓝色 5
44 迭对插头连线   1M  黑色 5
45 迭对插头连线   1M  黄色 5
46 迭对插头连线   1M  红色 5
47 迭对插头连线   1M  蓝色 5
48 迭对插头连线   1M  绿色 5
49 迭对插头连线 50cm 红色 5
50 迭对插头导线   50cm 绿色 5
51 迭对插头连线 50cm 黄色 5
52 迭对插头连线 50cm 蓝色 5
53 迭对插头连线 1m  红色 5
54 迭对插头导线 1m  黄色 5
55 迭对插头连线 1m 蓝色 5
56 迭对插头连线 1m 绿色 5
57 航空接头标示   1
58 电机过热标示   1
59 机床铭牌   1
60 钢制实验台 ≥1360×800×780mm 1
61 钢制实验桌 ≥700×800×780mm 1
62 钢制电脑桌 ≥600×800×780mm 1
63 学生电脑   1
64 高级五轮转椅   1
65 软件包   1
66 实验指导书   1
