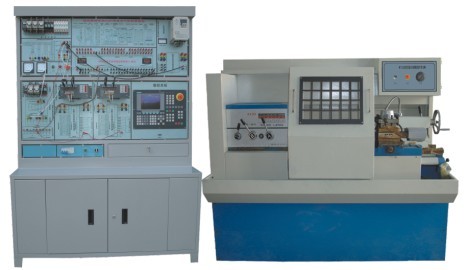

YUY-803A数控车床综合实训考核装置
发布时间：2017-11-08 点击次数：次
YUY-803A型数控车床综合实训考核装置，具有以下独特优点：
该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
以市场占有率最高的SIEMENS数控系统为实训对象
学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
柜内电器排布与选型完全按照现行机床生产厂家的模式
结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、产品组成部分
YUY-803A数控车床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套YUY6132型教学生产两用数控车床等组成。
二、可开设的实验实训考核项目
数控铣床802C系统操作编程实验（配125A铣床）
主轴变频单元的运行与故障诊断实验
全数字交流伺服电机运行与故障诊断实验
数控铣床电气控制设计与分析实验
数控各单元的连接、控制与故障诊断实验
低压电气元件的原理、性能和接线实验
PLC.编程.接线及在数控机床中的应用
数控铣床的冷却与照明及故障诊断实验
数控机床RS232通讯实验
数控机床电子手轮实验
丝杆螺距误差补偿实验
数控铣床故障设计排除考核28项
三、YUY-6132型数控实训车床规格：
| 三爪卡盘 | 200mm |
| 床身上最大回转直径 | 320mm |
| 最大工件长度 | 750mm |
| 电动刀架 | 四工位 |
| 主轴孔径 | 46mm |
| 主轴转速、无级变速 | 100------2000rpm |
| 重复定位精度 | X＝0.005 mm、Z＝0.01 mm |
| 主电机功率 | 5.5kw |
| 机床尺寸（长×宽×高） | 1890×1050×1460mm |
| 机床重量 | 1300kg |
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃
4、整机功耗：＜7KW
5、考核柜尺寸：1370×600×1890mm
